tabla de selección para llaves de torque hidraulico tipo PDTA
Modelo: | 07 PDTA | 1 PDTA | 3 PDTA | 5 PDTA | 8 PDTA | 10 PDTA | 15 PDTA | 20 PDTA | 25 PDTA | 35 PDTA |
---|---|---|---|---|---|---|---|---|---|---|
Torque (N.m) | 112-1120 | 183-1837 | 451-4512 | 752-7528 | 1078-10780 | 1551-15516 | 2062-20627 | 2666-26664 | 3572-34725 | 4866-48666 |
Tamaño del Perno (mm) | 14-30 | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 39-80 | 42-90 | 48-100 | 64-120 |
Peso (Kg) | 1,8 | 2 | 4 | 7 | 9,1 | 13,1 | 18 | 25 | 31 | 45 |

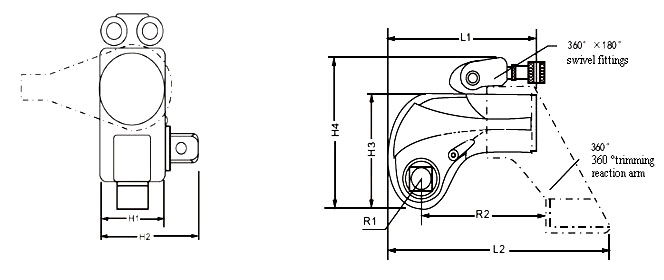

L1 (mm) | 110,8 | 130 | 166 | 198 | 213 | 231 | 270 | 295 | 314 | 355 |
L2 (mm) | 139,3 | 182 | 241 | 281 | 308 | 336 | 400 | 443 | 464 | 489 |
H1 (mm) | 42 | 50 | 68 | 80 | 90 | 100 | 110 | 120 | 137 | 153 |
H2 (mm) | 65,8 | 72 | 95 | 123 | 130 | 141 | 179 | 182 | 200 | 217 |
H3 (mm) | 76,2 | 99 | 130 | 155 | 171 | 187 | 201 | 228 | 255 | 290 |
H4 (mm) | 108,1 | 144 | 176 | 198 | 216 | 230 | 244 | 268 | 295 | 330 |
R1 (mm) | 20,5 | 26 | 34 | 39 | 47 | 51 | 55 | 59 | 67 | 79 |
R2 (mm) | 68,3 | 99 | 134 | 152 | 171 | 174 | 195 | 250 | 251 | 271 |
Cuadrante | 3/4″ | 3/4″ | 1″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ |
